怎么制作地面波室內天線？制作過程以及經驗分享

明明咕咕噠

從網上查到幾款比較流行的自制天線，弄好后作了一番對比。這其中不乏夸大的成份，被眾多制作者極度推崇的四菱形天線在此次實驗中以最差的接收效果被排在最后，而通常以低調示人的八木天線還是以最佳的接收效果名列第一，以下是本人親自制作與測試后的結果，由于本人沒有專業儀器，只能通過電視機收臺的數目來評測，故也有相當?shù)膮⒖純r(jià)值的。目的只有一個，就是讓廣大DlY的愛好者不再被謊言欺騙，能夠真正自己做一付接收效果最佳的天線。

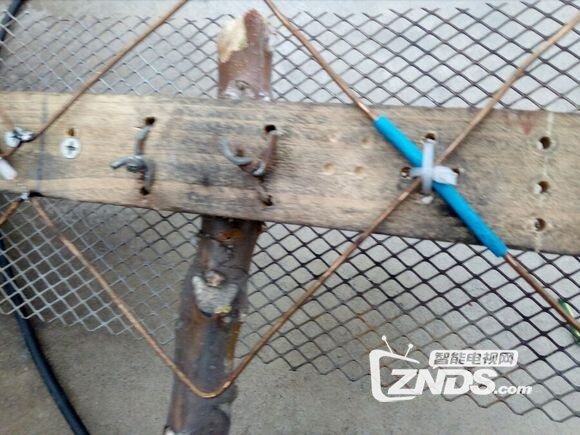

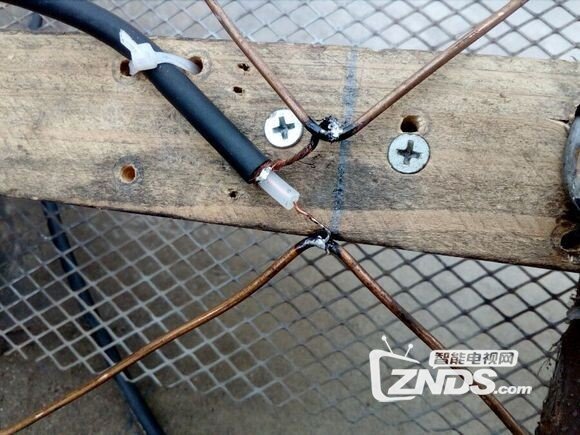

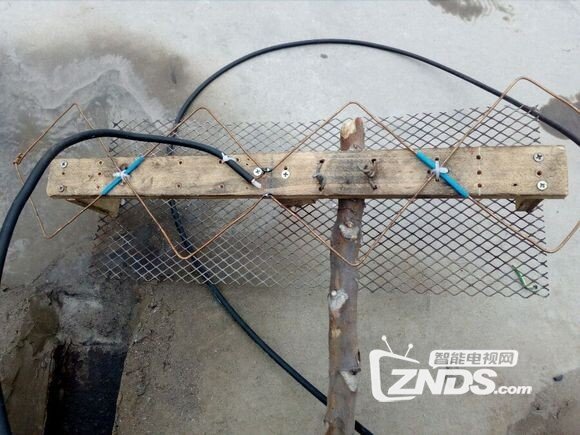

最差的天線一四菱形天線。這是本人通過網上的參數自制的一付帶反射網的四菱形天線，實測只能收到直線距離30公里外的永年臺和本市沙河臺。

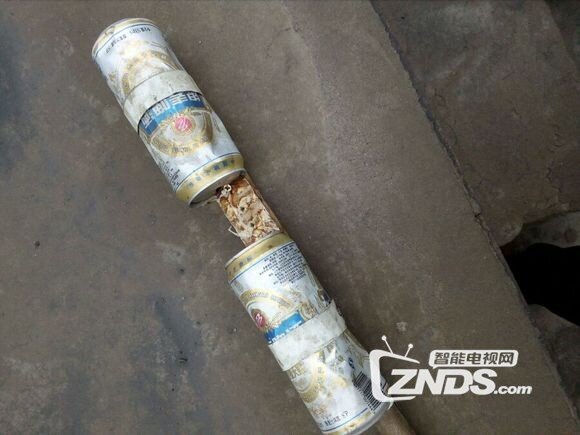

易拉罐天線。兩只易拉罐相距6cm固定，然后分別連上饋線一端。是最簡單的自制天線。但效果卻不錯，比上面那個四菱天線又多收了邯鄲市一個頻點和雞澤縣一個頻點。效果不錯。

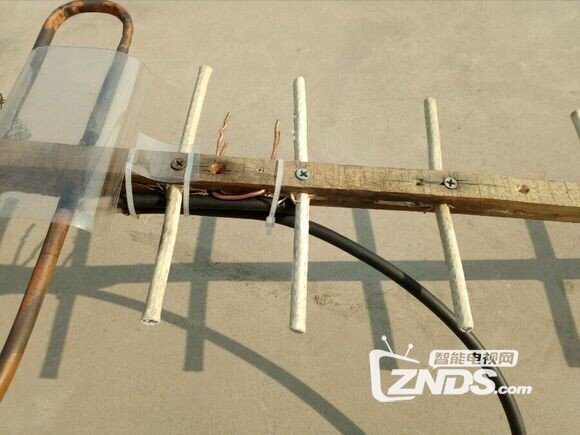

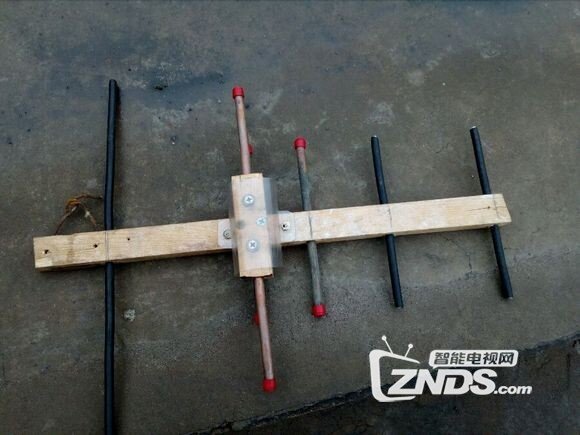

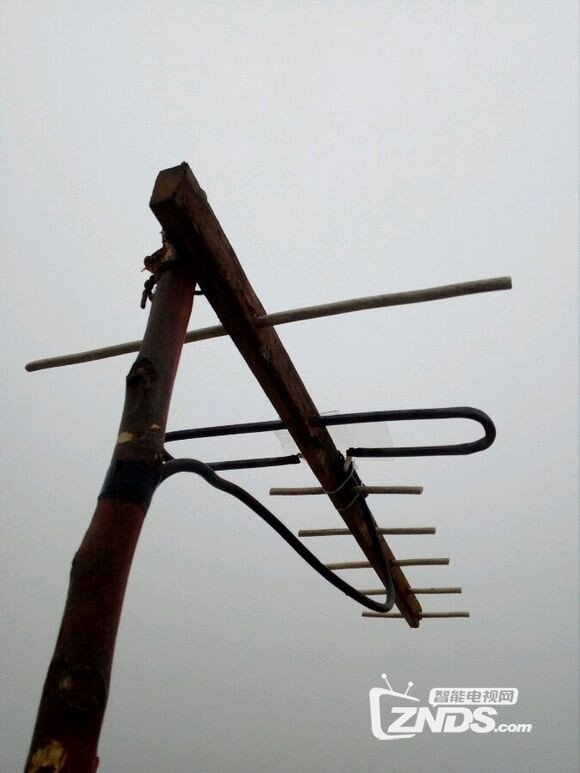

五單元對稱半波振子天線。具體做法和尺寸網上教程很多，就不細講了。此天線對稱振子我是用直徑8毫米的空調用銅管做的，引向器和反射器用的是普通75歐黑色垃圾饋線代替。比上一個易拉罐天線又多收了一個曲周縣的頻點。此款天線小巧靈瓏效果卻實也不錯。

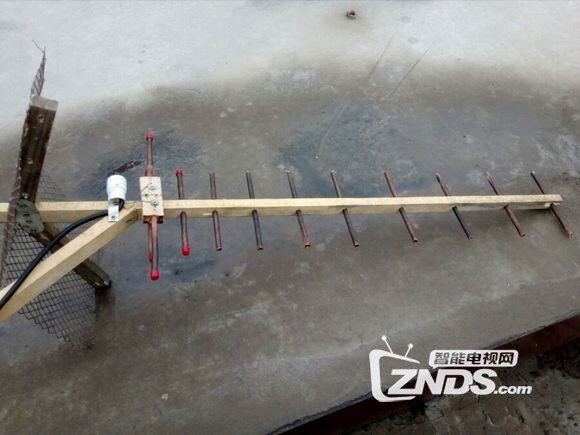

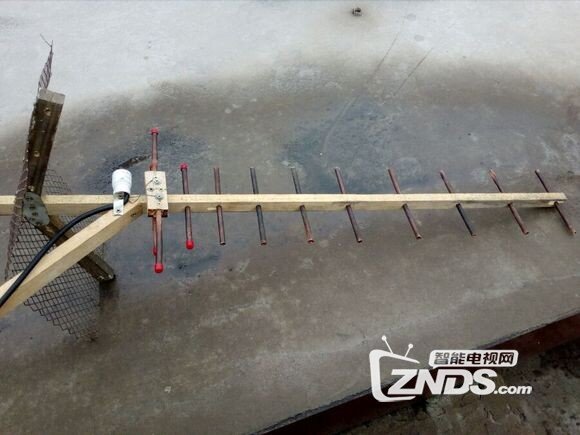

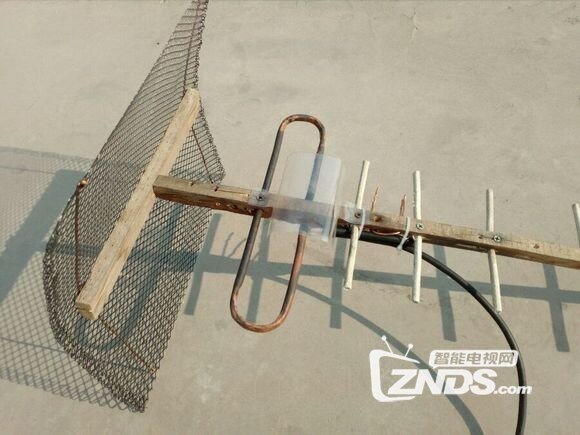

這是最后做的一款仿興任成品十一單元天線。振子全部用銅管制成，反射網是用廢汽車濾清器上的鍍鋅網。與興任十一單元天線對比效果相同，只是振子我換成了對稱半波振子。興任的是折合半波振子，按說折合振子效率是要比對稱振子要高的，但這此對比卻不相上下，都收到了相對較弱的南和754頻點，可能自制的這付天線用料好些的緣故罷。

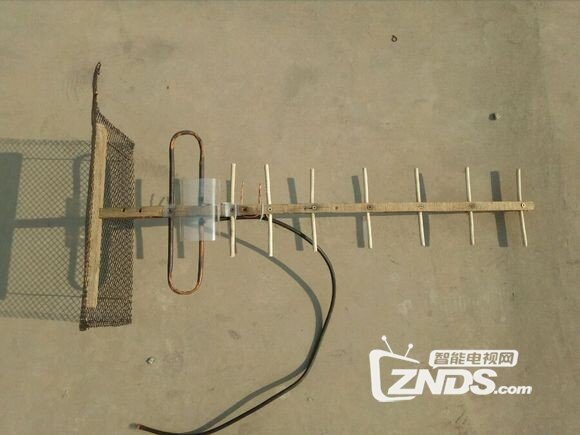

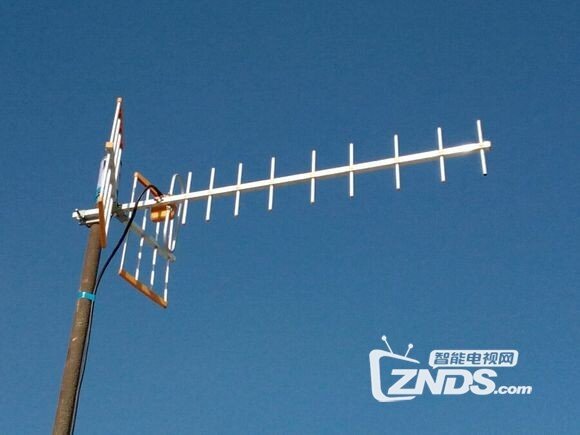

這個是正在服役的某品牌十一單元天線。

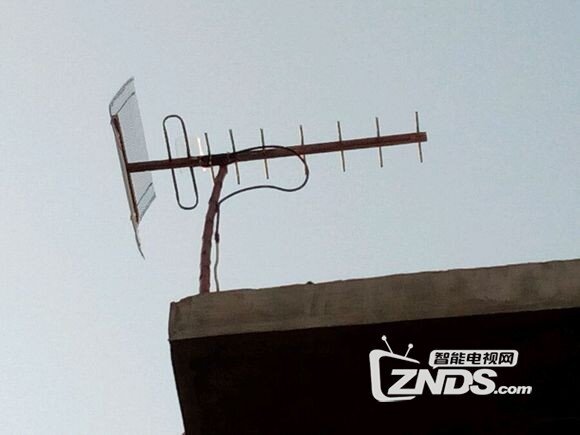

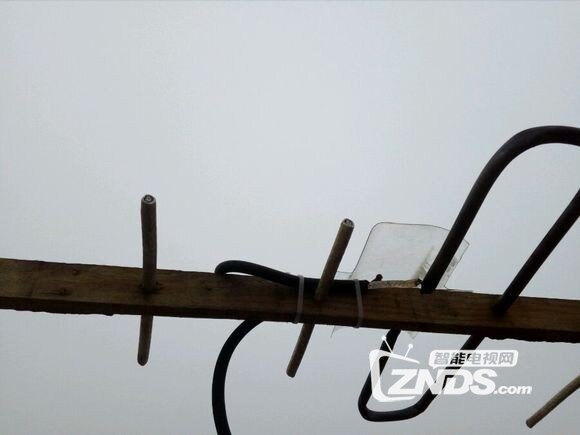

這付天線一直以來是用來接收本地模擬信號用的，今天把它改造了一下。引向器和反射器全部換成了饋線，目的就是想試試銅管與饋線的接收差別。經測試是有差別的，銅管要好得多。

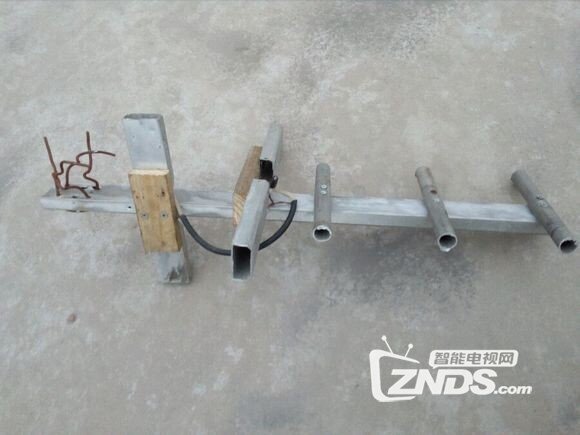

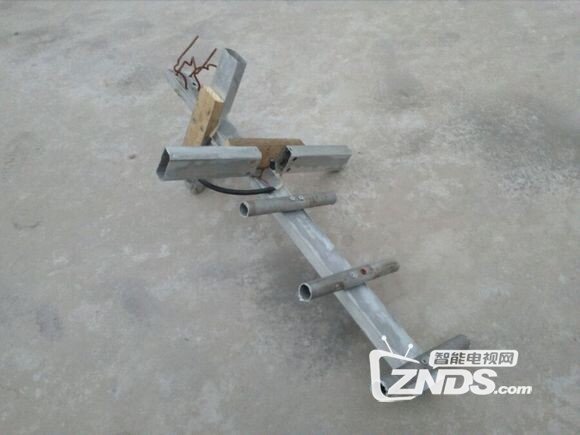

還有一付壓箱底兒的，用料實在，效果可與十一單元相媲美，水平與垂直波統吃。 有點夸張了，總之效果還不錯。

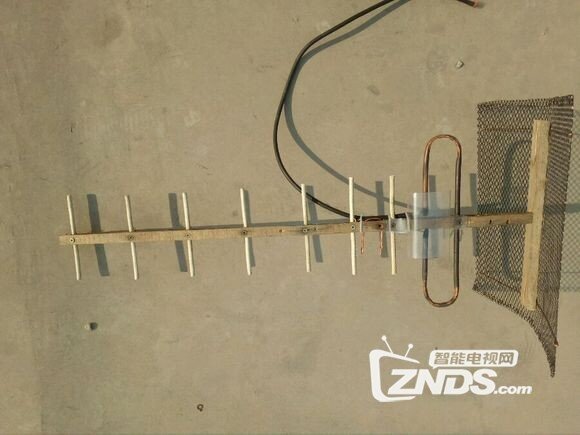

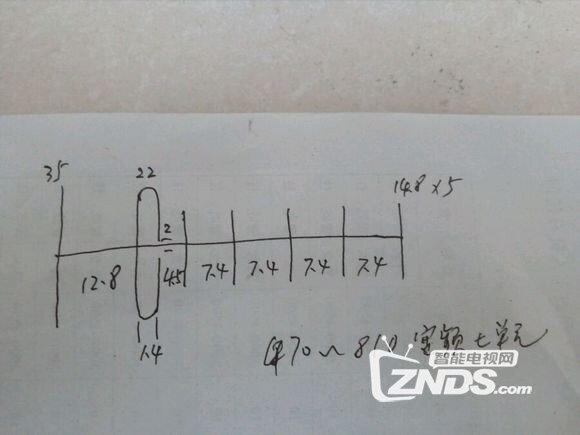

今天把那付四菱天線拆了，用拆下來的線材和支架又做了一付470M一810M七單無寬頻UHF頻段天線，經實際收視效果很好。這是圖紙，單位為厘米。線材為6平方銅線剝皮，這付菱形天線拆完的線材正好夠用。最后用扎帶扎緊。

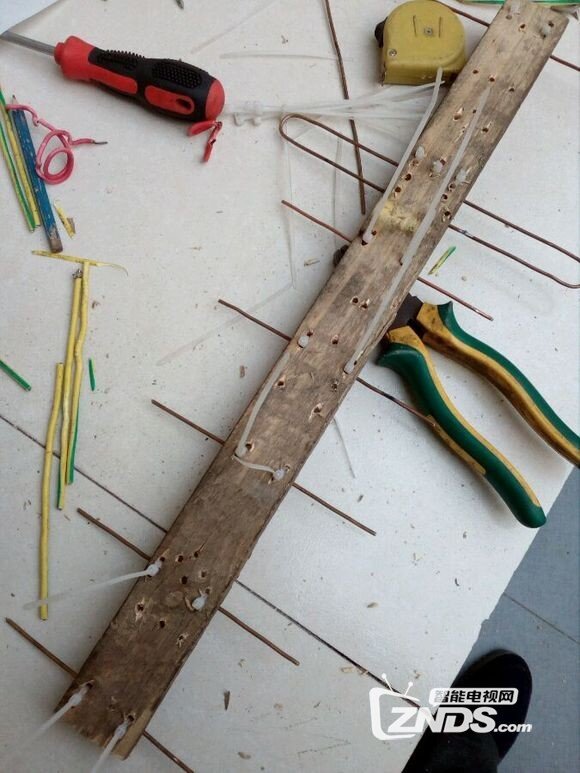

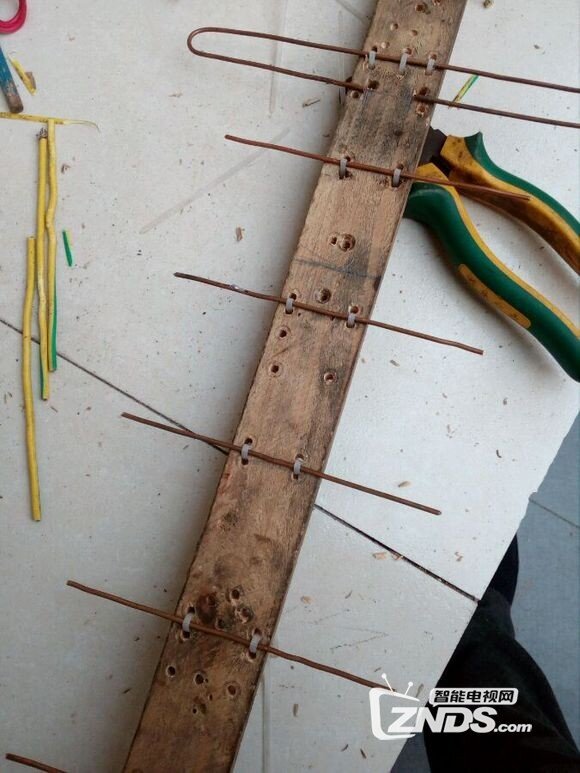

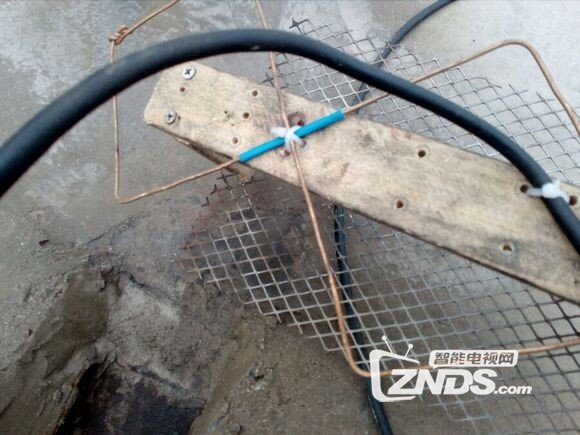

主支架畫好標示，再在標示線兩邊用電鉆打孔，以便用扎帶捆扎。

擰在支桿上，嗯！不是太丑。

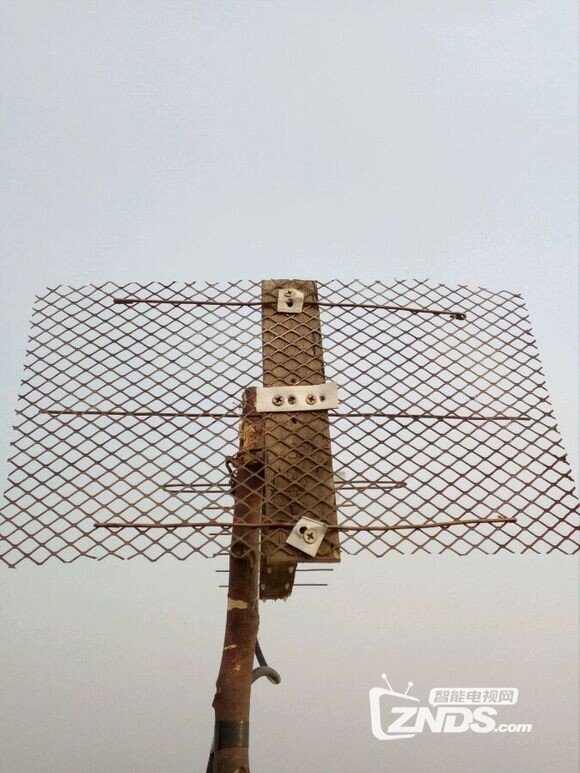

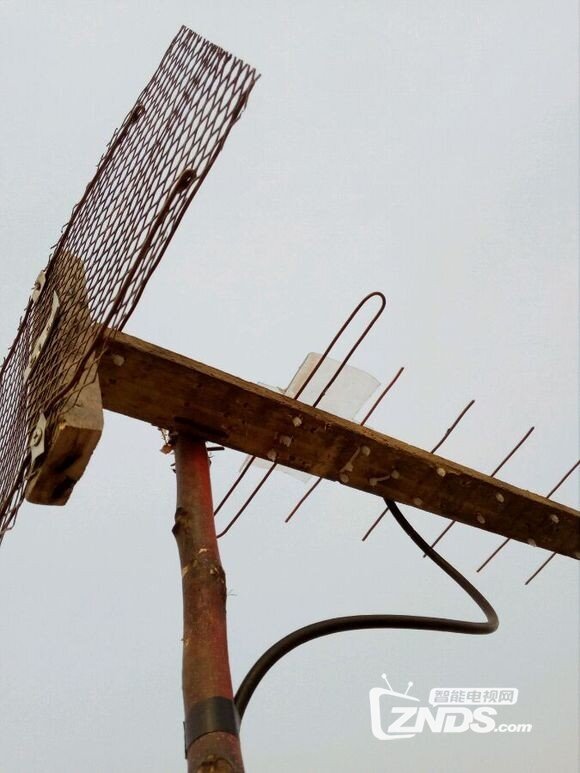

反射網也要利用起來，這樣做低頻率增益增加很明顯。

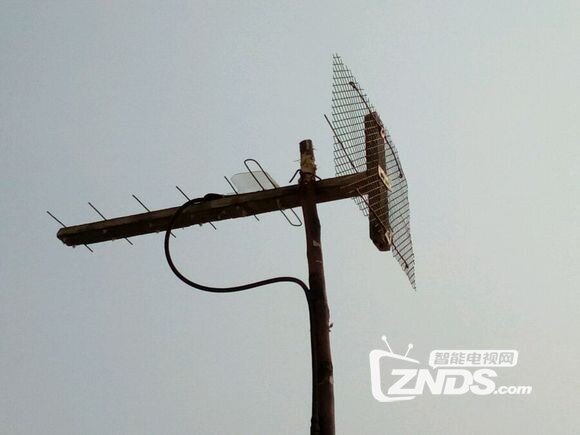

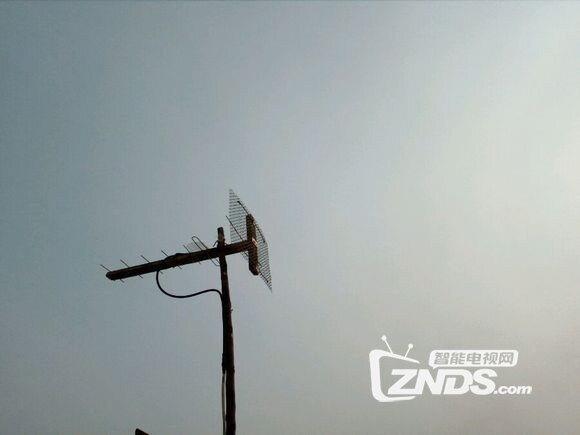

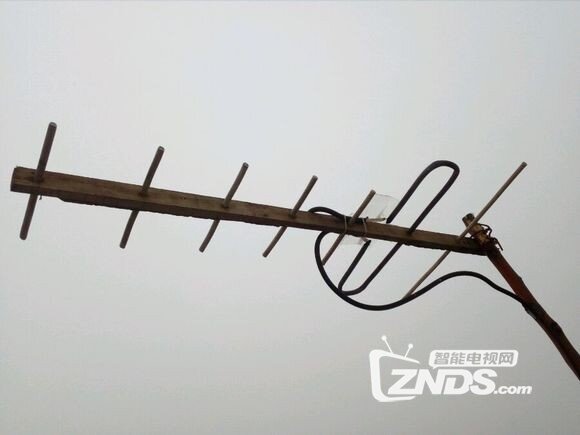

再來幾張改造后的天線圖。
